在高溫作用下，非金屬材料和絕緣材料的結構性能會發生較大變化，這種變化通常表現為材料軟化或熔化。球壓試驗用于測試非金屬材料和絕緣材料的耐熱性能。在插頭插座、變壓器、電抗器、電源、信息技術設備、家電開關等產品的安全標準中，對非金屬材料和絕緣材料的耐熱性能有明確的要求，并進行球壓試驗。下面將講解IEC60695球壓試驗儀使用方法。
一、使用方法
1、測試在加熱柜中進行，溫度在相關標準規定的溫度下，誤差為±2C。盡可能靠近測試樣品測童溫度。正常運行時，加熱柜內的溫度應始終在最熱的可觸及點測里，通常位于外殼內部。
2、在引入樣品之前，將測試設備帶到所需的溫度，并將設備在此溫度下保持24小時或直到達到平衡條件(平衡條件會更快發生)。
3、將樣品放入柜中，將樣品支撐在具有足夠尺寸的不銹鋼塊上，使其上表面水平，并用20N+0.

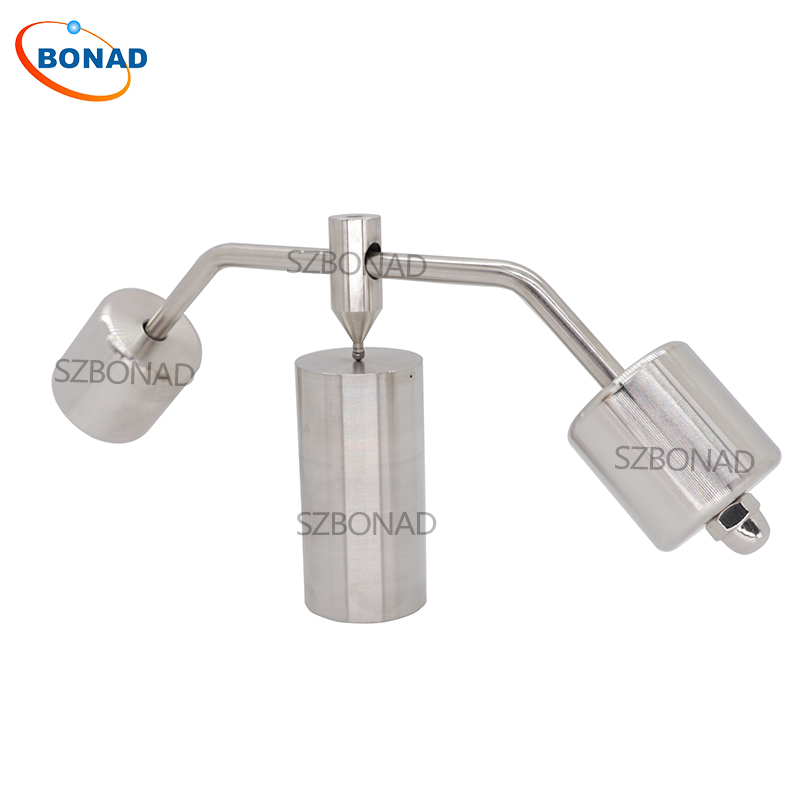

2N的力將鋼球壓在該表面上。注意確保球在測試過程中不會移動。合適的裝置如圖10所示。
4、 60 +2/-0 分鐘后，取出球并在10秒內將樣品浸入環境溫度水中。讓樣品冷卻至大約室溫，時間不超過10分鐘，并除去所有水分。
5、從水中取出后3分鐘內，測量球造成的壓痕直徑，精確到小數點后一位。如有疑問，再進行兩次測試，測量壓痕直徑，精確到小數點后一位;這兩項試驗均應滿足要求。
直徑通過配備分劃板的透鏡(大約放大10倍)、橫向行程測里臺(精度0.01毫米)和照明裝置來測里，以照亮測試樣本的表面。為了測量直徑，將標線從一側移動到另一側。在報告上注明觀察到的最長測童值(
最長和最短測量值之間的最大允許差異: 0. 2m)。
二、測試結果評價
如果壓痕直徑不超過2.0mm，則結果表示為合格。
深圳市博納德精密儀器有限公司經營的產品有：IP1X-6X外殼防護等級試驗指、IPX1-X8防水試驗設備、PTL灼熱絲試驗儀、PTL漏電起痕試驗、PTL彈簧沖擊器、水平垂直燃燒試驗儀、冰箱冷凍負載試驗包、燈頭燈座量規、插頭插座量規等其它專用設備，如有需要可以聯系我們。
|
