一、產品介紹
GAGE-3000
是一款高質量接口板，用于連接任何橋式傳感器，如應變計、壓力傳感器和其他橋式傳感器，以及電壓產生設備，如壓電傳感器、溫度傳感器、光電傳感器。二極管和
EEG/ECG 輸入。
GAGE-3000 提供可變激勵，能夠在 1V 至 20V 的電壓范圍內驅動高達 80 mA
的電流。激勵電壓關于地電平對稱，因此共模電壓約為。0V。例如：12V 的激勵電壓相對于地電壓為 ±6V。
GAGE-3000 可配置為一個用于一個傳感器的單板，或者一個板上最多可配置六個傳感器。
GAGE-3000 還包含一個儀表放大器，具有 200-1500
的可變增益和可變偏移控制。儀表放大器的輸出被饋送到雙極低通濾波器，然后通過驅動器緩沖器傳遞到輸出端口。低通濾波器的截止頻率可以通過用其他值的電容器替換兩個電容器CX1和CX2來改變。下表提供了一些常用截止頻率的電容器值：
GAGE-3000 還具有一個電橋負載電阻器 Rx，與指定為 P2
的可變微調電位器(可變電阻器)串聯。該電阻器用于校正電橋的失調，該電橋的失調水平較高，無法使用板載失調控制進行校正。該電阻必須由用戶定義和連接。請注意，該電阻可能會影響傳感器的線性度，因此建議通過固定傳感器來糾正高偏移。
GAGE-3000 的激勵可以通過使用指定為 P6 的微調電位器來改變，而激勵水平可以在 -EXC 和 +EXC 測試點之間測量。使用 P1
調整增益。
GAGE-3000 需要 ±8V 至 ±15V 的外部穩定電源。我們提供可選的電池電源，使用 12V 電池供電。

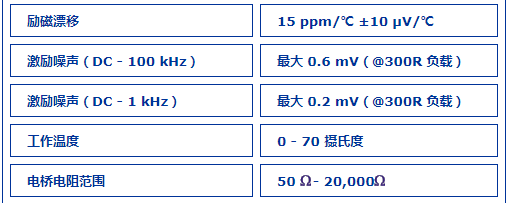

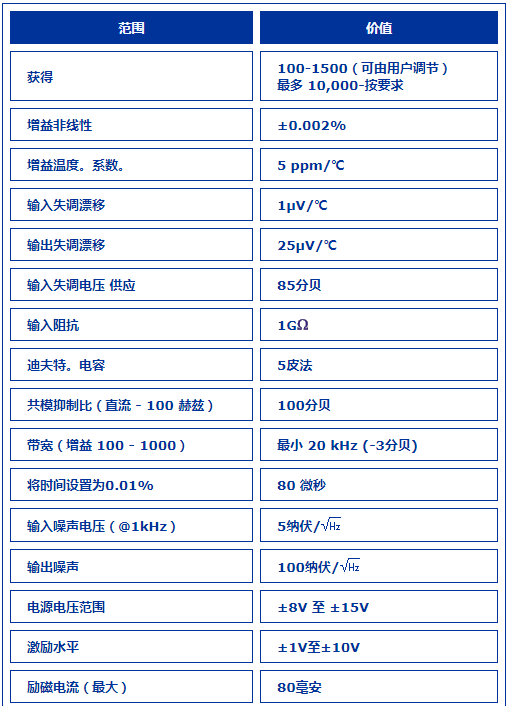

二、產品參數
|
